鋁合金薄壁件選用 6061 鋁合金試片， 尺寸為50 mm × 50 mm× 2 mm。HXP-F 型循環式回收噴砂系統用于鋁合金表面噴砂， 噴砂壓力為 0.3~0.5MPa。砂粒選用鄭州白鴿集團棕剛玉砂， 粒度有24 目和 60 目?jī)煞N規格。

       采用 TIME3200 型表面粗糙度測試儀測試噴砂后試片的表面粗糙度。Leica 6M 型金相顯微鏡用于觀測涂層的顯微形貌， VHX-700FC 型體式顯微鏡用于觀測噴砂后表面的 3D 形貌。采用 ZeissG500 場發射掃描電鏡觀察噴砂后表面精細結構。

      質量采用 Sartorius BSA224S 分析天平測量，精度為0.1 mg。為了測量試片噴砂后的變形程度，將百分表（ 成量川牌百分表， 量程 0~10 mm， 精度 0.01 mm） 垂直固定在已校準的金屬平臺上。如圖 1 所示， 將一塊平板平分為 16 個方格， 噴砂后朝上放置在金屬平臺上， 測試 25 個節點的高度。

      研究了多次噴砂后鋁合金薄壁件的狀態變化，為了保證每次的噴砂效果一致， 噴砂前在表面噴藍色漆， 待干燥后繼續噴砂至無色漆殘留， 即完成一次噴砂。每次噴砂后記錄試片的質量和厚度變化。

     在 Φ20 mm× 8 mm 的 6061 鋁合金試片上采用 9M 等離子噴涂系統噴涂熱障涂層。首先在鋁合金試片上采用 60 目棕剛玉砂噴砂 1 次、 5 次和 15 次， 噴砂壓力為 0.4 MPa， 隨后噴涂鎳鉻鋁釔金屬粘接層， 噴涂功率為 39 kW， 涂層厚度為 100~140 μm， 最后噴涂 YSZ 涂層， 噴涂功率為 42.5 kW，涂層厚度為 200~250 μm。參照 GB/T8642-2002 標準測試涂層的結合強度。

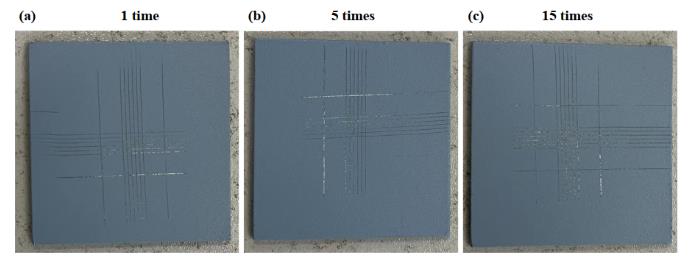

      在 6061 鋁合金試片 (50× 50× 2mm3) 上涂覆丙烯酸聚氨酯有機涂層。同樣地，采用 60 目棕剛玉砂噴砂 1 次、5 次和 15 次，隨后涂覆 0.05mm 厚的丙烯酸聚氨酯層，待固化后， 參照 GB/T9286-2021 標準測試涂層附著力。

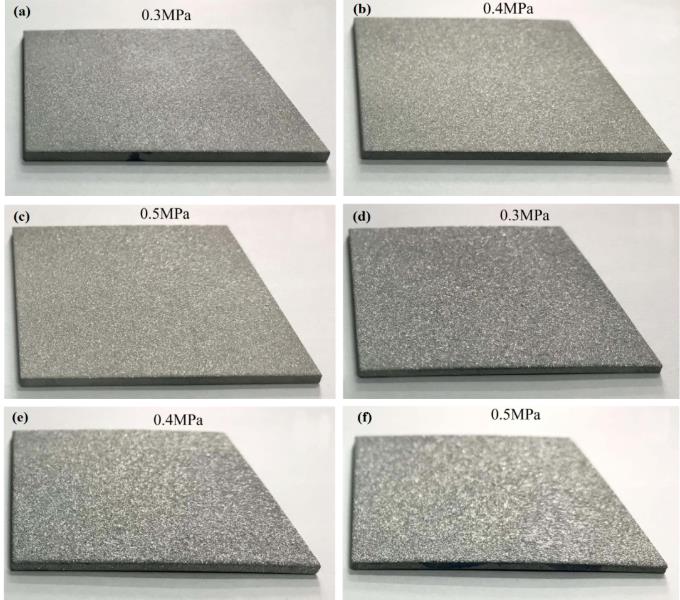

       觀察了鋁基材表面 0.4 MPa 噴砂后的形貌，圖 3 是 24 目和 60 目棕剛玉砂噴砂后的 SEM 圖像。噴砂后鋁合金表面呈現出明顯的粗糙結構， 凹陷和尖角狀凸起均勻分布在試樣表面。噴砂過程中，高速砂礫沖蝕鋁合金表面， 使其不同位置發生塑性變形， 被沖擊的位置形成凹坑， 其周圍區域被擠壓， 形成不規則形狀的凸起。由于棕剛玉砂剛性較大， 鋁合金模量較低， 噴砂過程中不易發生棕剛玉砂的沖擊破碎， 也不易發生棕剛玉砂粘結包埋在塑性變形表面， 造成基體污染。

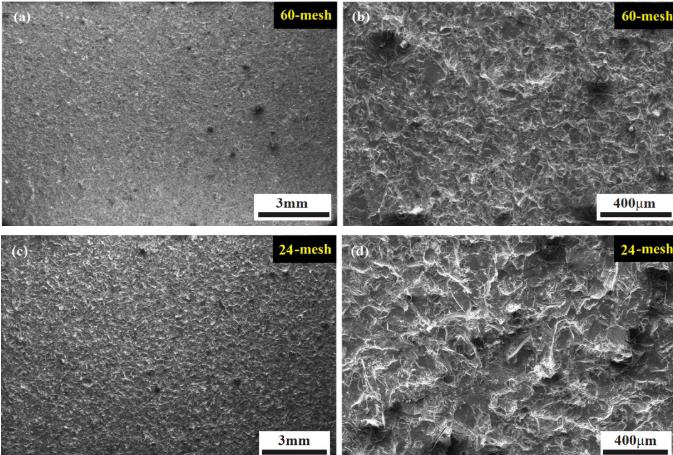

圖 3 鋁基材表面 0.4 MPa 噴砂后 SEM 圖像：(a), (b)60 目；(c), (d)24 目

        測量了 1 次噴砂前后鋁合金薄板的質量、 厚度和表面粗糙度。初步比較可以發現， 噴砂前后，鋁板質量無明顯變化， 厚度出現了輕微增大， 表面粗糙度則明顯增大。具體而言， 噴砂后試樣厚度由原來的 ~2.0 mm 增大到 2.026~2.045 mm， 厚度增長 26~45 μm。從表面 SEM 圖像可以看出，砂粒并沒有在試片表面殘留， 由于試片質量變化不明顯， 可以推斷出一次噴砂僅導致鋁合金表面塑性變形， 而不會發生局部組織從基材表面沖蝕剝離。那么， 表面粗糙度的增加必然會造成基體表觀厚度的增加。未噴砂前基體表面粗糙度 Ra 值為 0.35 μm 左右， 根據表面粗糙度等級 (ISO 1302-2002) 劃分， 為 N 5 級， 即微見加工痕跡。噴砂后基體表面粗糙度 Ra 值達到 4.747~11.49 μm，介于N 8~N 10，為半光面或粗糙面。對于等離子噴涂或有機涂層涂覆， 顯然 N 8~N 10 的粗糙度已能夠保證較好的結合強度。

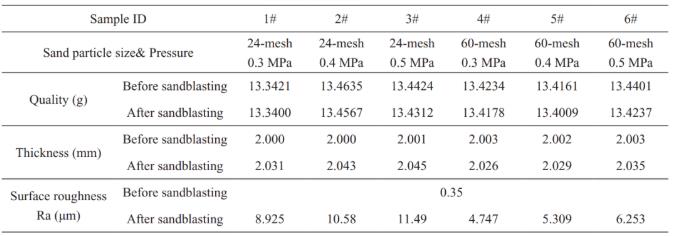

       從表 1 的結果來看， 24 目和 60 目砂粒噴砂的結果差異比較明顯。盡管噴砂前后二者所造成的質量變化可以忽略不計， 但是從涂層厚度的比較而言， 顯然同樣條件下 24 目砂粒能造成更顯著的厚度和表面粗糙度增加， 表明更大粒徑的棕剛玉砂能為基體表面帶來更好的粗化效果。這一統計結果與圖 3 的 SEM 圖像吻合， 更明顯的凹陷和凸起預示表面粗糙度更大， 表觀厚度的增大也更為顯著。就表面粗糙度而言， 60 目砂在壓力較大的條件下 (0.5 MPa)， 對表面的粗化效果依然弱于24 目砂在壓力低 (0.3 MPa) 的情況。由此可見，砂粒粒度對鋁合金基體表面粗化作用起到?jīng)Q定性作用。

        對比不同壓力下噴砂的結果， 可以發現隨著壓力的增加， 涂層的表觀厚度和表面粗糙度逐漸增加。24 目砂在 0.3 MPa 下噴砂后鋁板粗糙度為8.925 μm，0.5 MPa 下增加至 11.49 μm，粗糙度等級由 N 9 增加到 N 10， 60 目噴砂則從 N8 增加到N9（ 粗糙度由 4.747 μm 增加到 6.253 μm） ?？梢钥闯?， 在砂粒粒度一定的條件下， 噴砂壓力的改變對鋁合金基體表面粗化的影響相對較小。

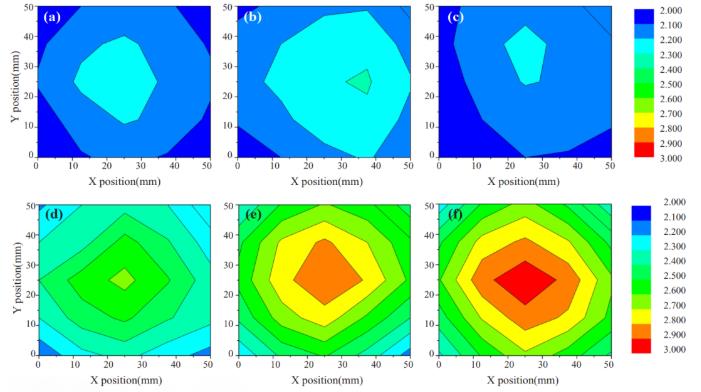

        對于薄壁件，當單側噴砂時，砂子沖擊會對表面產生壓應力作用?；w厚度較小時，厚度方向形成較大的應力梯度， 將造成工件噴砂面中心位置出現向上鼓的情形。測量了噴砂 1 次后樣品不同點位（ 圖 1） 的高度， 來表征鋁合金薄壁件的變形情況。結果如圖 4 所示。60 目砂在噴砂壓力 0.3~0.5 MPa 條件下， 基體不同位置處的厚度均較為均勻，極差在 0.2 mm 以內，可以認為變形量很低， 噴砂壓力對薄板變形的影響有限。而對于 24 目砂， 可以明顯地觀察到中心位置的高度高于四角。0.3 MPa 條件下， 中心位置比四角高出約 0.6 mm 的高度，當壓力增加到 0.5 MPa 后，其中心位置相較四角的變形量達到 0.8 mm， 高度梯度更明顯， 試片中形成的殘余壓應力水平愈加顯著。顯然， 對于薄壁件， 應加強對砂粒粒度的控制，來降低噴砂過程中工件的變形。

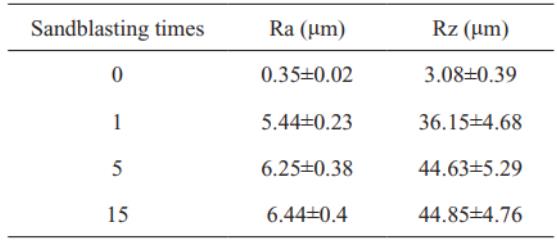

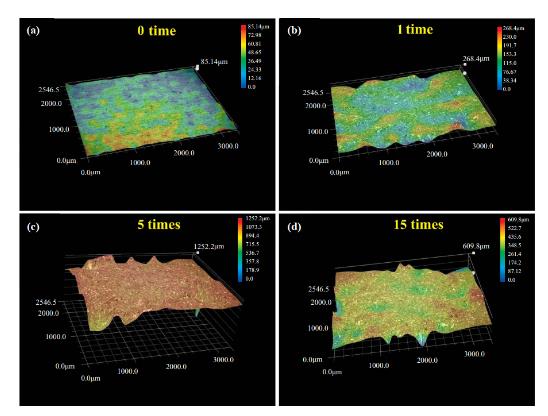

     針對產品面臨多次修復或表面污垢多次去除的應用需求， 需要多次噴砂處理?？疾炝虽X合金薄壁件多次噴砂對表面狀態、 顯微結構以及涂層結合力的影響。

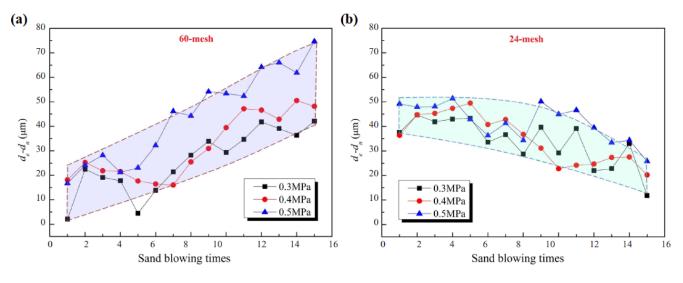

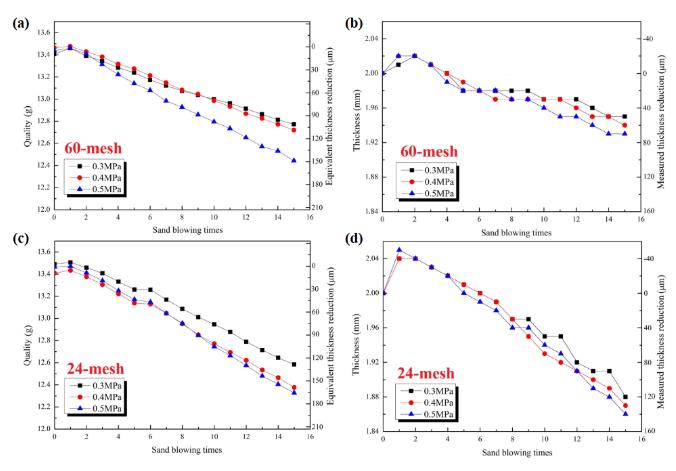

      式中， mn, m0, ρ, A 分別代表第 n 次噴砂后的試樣質量， 試樣噴砂前的質量， 6061 鋁合金的密度， 試板的面積。本研究中 ρ=2750 kg·m-3, A=0.25mm2?；w的實際減厚 (dn) 由基體原始厚度減去 n次噴砂后的試樣厚度得出。可以發現， 從第 1 次噴砂起， 基體實際減厚和當量減厚均隨著噴砂次數的增加線性增加。計算了二者的差值 (de-dn)，結果如圖 6 所示。de-dn 反映了噴砂過程中基體表面噴砂區的后退情況，若 de-dn 變化不大， 則噴砂過程中已噴砂粗糙層不斷后退，噴砂區以下部分被不斷噴砂， 結果來看噴砂區厚度（ 可視為最高點與最低點的高度差） 保持不變， 表面狀態變化不大；若 de-dn 逐漸降低， 則噴砂過程中已噴砂粗糙層后退量較大，噴砂區以下部分被再次噴砂的厚度相對較小，結果來看噴砂區厚度逐漸減薄，粗糙度會有所降低；反之亦然。有趣的是，鋁合金基板在 60 目砂多次噴砂后，de-dn 逐漸增大，表明其表面粗化程度在不斷增加。而 24 目砂多次噴砂后， de-dn 小幅度降低，15 次噴砂后減小約 25μm， 說明其表面粗化程度略微減弱。
